LAMILUX Flat Roof Access Hatch Comfort Swing
Un lujo a su medida: la luz natural mejor conseguida
Resumen de las ventajas
LAMILUX Flat Roof Access Hatch Comfort Swing
Diseño y comodidad

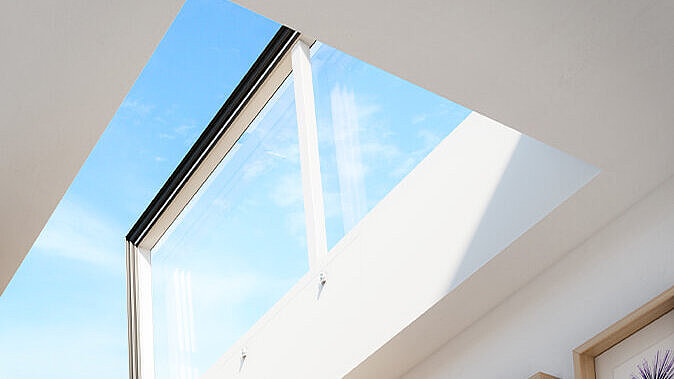

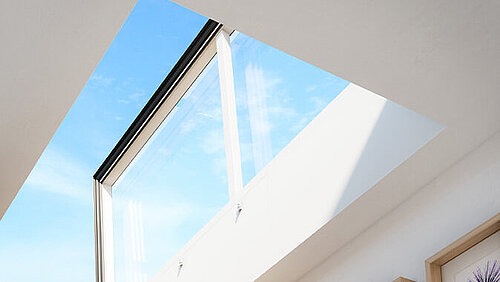

- Incidencia de luz natural elevada.
- Salida cómoda a la azotea mediante las escaleras (en obra).

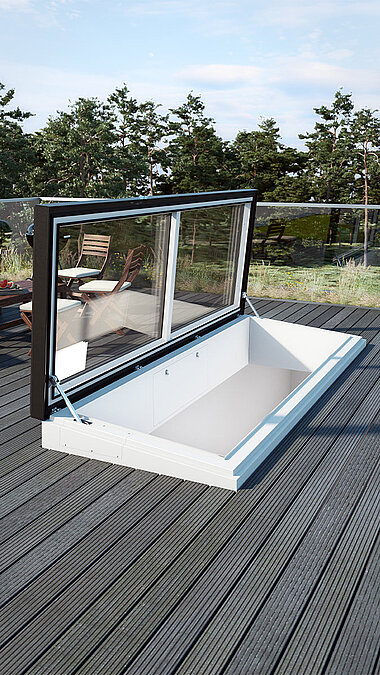

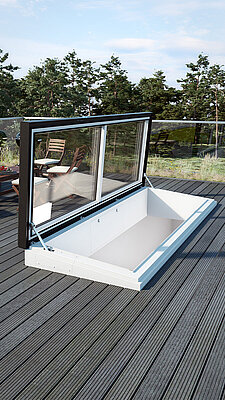

- La salida de tejado se abre 84º en aprox. 25 segundos.
- Este sistema proporciona más espacio en la azotea.

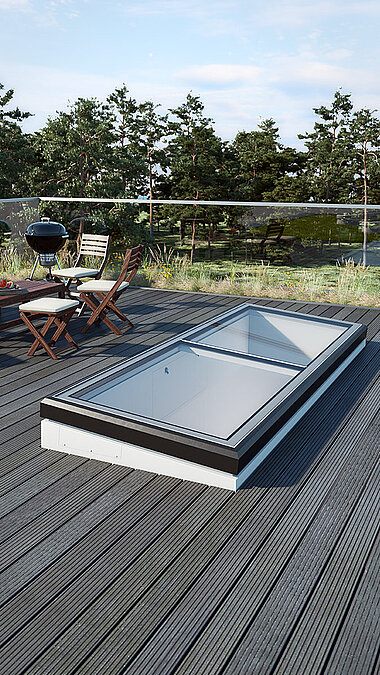

- Autolimpieza mediante elemento superpuesto inclinado y transición plana del marco al acristalamiento.
- Apertura sin niveles mediante cilindro hidráulico.
- Gran variedad de colores según la escala RAL (perfil de engaste y superficie de intradós).
- El sistema de hoja, la apertura del motor y el elemento superpuesto vienen completamente premontados de fábrica.
- Se puede elegir entre apertura DIN a la izquierda y DIN a la derecha al realizar el pedido.
Seguridad
- Función de emergencia en la maniobra de cierre mediante barrera de luz.
- Apertura y cierre del elemento mediante un interruptor de llave.
- En caso de caída de la corriente, apertura y cierre por accionamiento manual gracias a una palanca de mano.
- Conducción de humos: también se puede emplear como sistema para la conducción de humos.
- Cumplimiento de la norma DIN 18234 sin medidas adicionales (se previene la expansión del fuego por el tejado plano).
- Seguridad contra caídas y accesible para tareas de limpieza y mantenimiento según DIN 18008-6.
- De manera estándar: vidrio exterior ESG, vidrio interior VSG
- Resistencia a la exposición externa al fuego producido por chispas y por radiación, con clasificación B,roof (t1) según UNE EN 13501-5
- Seguridad contra caídas y accesibilidad para tareas de limpieza y mantenimiento según DIN 18008-6.
Eficiencia energética
- Sin puentes térmicos en ningún punto.
- Elemento superpuesto con aislamiento térmico integral.
- Es posible incluir un equipamiento con vidrios funcionales de alta calidad.
- Riesgo de condensación minimizado.
Variantes de equipamiento
LAMILUX Flat Roof Access Hatch Comfort Swing
Variantes de acristalamiento
| Denominación | Valor Ug | Transparencia | Paso de energía general | Aislamiento acústico |
| Cristal de protección térmica W110 | 0,6 W/(m²K) | 72 % | 51 % | 39 dB |
| Cristal de protección térmica W303 | 0,6 W/(m²K) | 49 % | 50 % | 39 dB |
| Vidrio de protección solar 60/30 S117 | 0,6 W/(m²K) | 55 % | 30 % | 39 dB |
| Vidrio de protección solar 60/30 S118 | 0,6 W/(m²K) | 37 % | 27 % | 39 dB |
| Vidrio de protección solar 50/25 S121 | 0,6 W/(m²K) | 47 % | 26 % | 39 dB |
| Vidrio de protección solar 50/25 S122 | 0,6 W/(m²K) | 31 % | 23 % | 39 dB |
| Vidrio de protección solar 70/37 S125 | 0,6 W/(m²K) | 62 % | 34 % | 39 dB |
| Vidrio de protección solar 70/37 S126 | 0,6 W/(m²K) | 42 % | 34 % | 39 dB |
Accionamiento de apertura

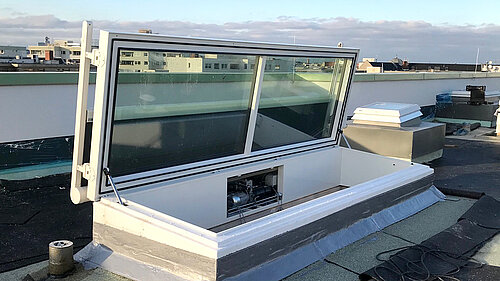

Apertura sin niveles en toda la hoja gracias a que hay un cilindro hidráulico por cada lado estrecho. Este se acciona mediante una unidad hidráulica de funcionamiento eléctrico (230 V). El producto Flat Roof Access Hatch Comfort cuenta con un interruptor de fin de carrera como sistema de supervisión de apertura en el lado estrecho opuesto correspondiente de la salida y una barrera de luz para controlar la zona de salida del elemento. Para abrir el elemento, la unidad eléctrica se maneja mediante un interruptor de llave con dispositivo de hombre muerto.
Elemento superpuesto

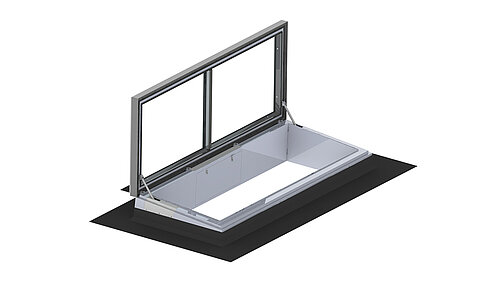

El elemento superpuesto (borde superior 100 cm x 300 cm o 100 cm x 350 cm) constituye la base de la estructura y también procura una unión térmica ideal en la obra. El elemento superpuesto está compuesto por una estructura de acero y está totalmente aislado con lana mineral. El interior se puede revestir con una chapa de aluminio disponible en todos los colores clásicos RAL. El exterior es de PRFV pigmentado en blanco. El elemento superpuesto cumple la norma DIN 18234: prevención de la expansión del juego en el tejado sin medidas adicionales.
La altura del elemento superpuesto es de 41 cm en el lado del remate y de 50 cm en el lado longitudinal opuesto. La inclinación de superficie es de 5°, lo que permite una autolimpieza idónea del elemento.
Eficiencia energética
LAMILUX Flat Roof Access Hatch Comfort Swing muestra unas líneas isotérmicas excelentes y, por tanto, un riesgo de condensación minimizado. En la zona de unión, esta salida de tejado también dispone de un aislamiento térmico elevado.
